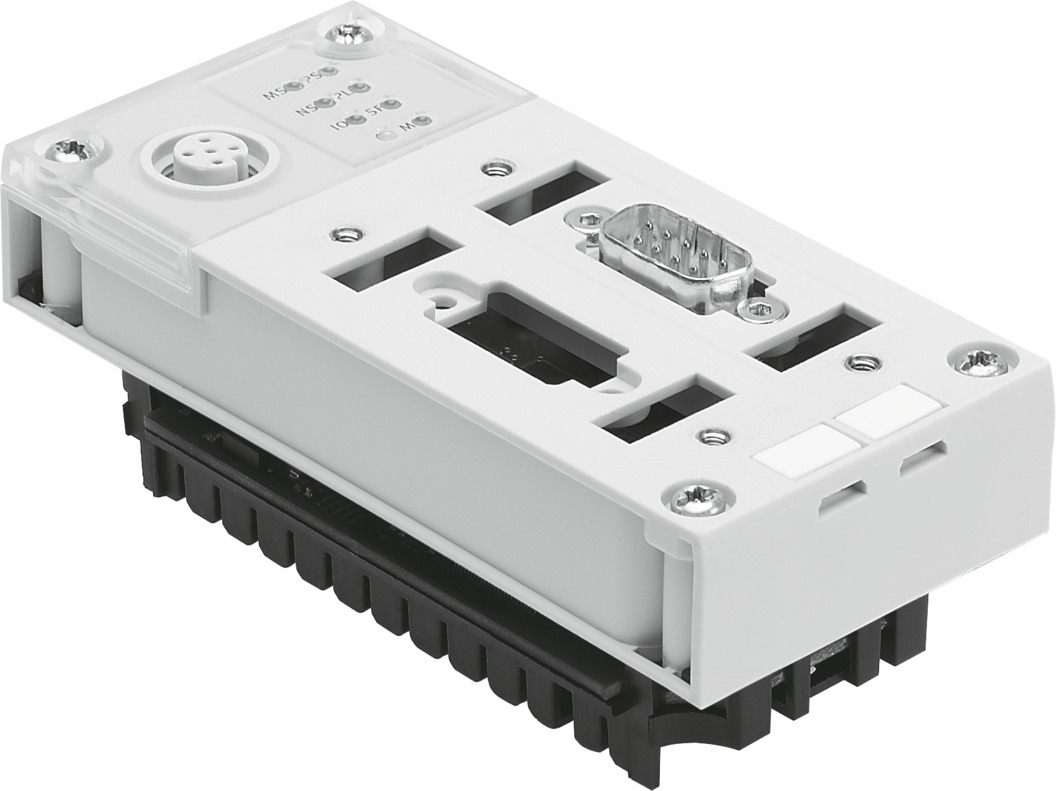

CPX-FB11 Busknoten
Busknoten CPX-FB11 für modulares elektrisches Terminal CPX. Abmessungen B x L x H=(* (inkl. Verkettungsblock), * 50 mm x 107 mm x 50 mm), Feldbus-Schnittstelle=(* Dose Sub-D, 9-polig, * Konfektionierbarer Stecker Sub-D, * MicroStyle: 2x M12x1, 5-polig, * OpenStyle: Klemmleiste 5-polig), Gerätespezifische Diagnose=(* Kanal- und modulorientierte Diagnose, * Unterspannung Module, * Diagnose-Speicher), Kommunikationstypen=(* Change of State, * Cyclic, * Explicit Message, * Polled I/O, * Strobbed I/O), Parametrierung=(* Diagnoseverhalten, * Failsafe-Reaktion, * Forcen von Kanälen, * Idlemode-Verhalten, * Signal-Setup, * Systemparameter)
- ECLASS-7.1:
- 27242690
- Protokoll:
- DeviceNet
- Abmessungen B x L x H:
- (inkl. Verkettungsblock) 50 mm x 107 mm x 50 mm
- Produktgewicht:
- 120 G
- Umgebungstemperatur:
- -5 50 GC
- Lagertemperatur:
- -20 70 GC
- Schutzart:
- IP65 IP67
- Korrosionsbeständigkeitsklasse KBK:
- 1 - niedrige Korrosionsbeanspruchung
- LABS-Konformität:
- VDMA24364-B2-L
- Werkstoff Gehäuse:
- PA-verstärkt PC
- LED-Anzeige produktspezifisch:
- M: Modify, Parametrierung PL: Lastversorgung PS: Elektronikversorgung, Sensorversorgung SF: Systemfehler
- LED-Anzeige busspezifisch:
- IO: E/A-Status MS: Modulstatus NS: Netzwerkstatus
- Gerätespezifische Diagnose:
- Kanal- und modulorientierte Diagnose Unterspannung Module Diagnose-Speicher
- Bedienelemente:
- DIL-Schalter
- Feldbus-Schnittstelle:
- Dose Sub-D, 9-polig Konfektionierbarer Stecker Sub-D MicroStyle: 2x M12x1, 5-polig OpenStyle: Klemmleiste, 5-polig
- Maximale Adressvolumen Eingänge:
- 64 AD
- Maximale Adressvolumen Ausgänge:
- 64 AD
- Parametrierung:
- Diagnoseverhalten Failsafe-Reaktion Forcen von Kanälen Idlemode-Verhalten Signal-Setup Systemparameter
- Baudrate:
- 125, 250, 500 kbit/s
- Konfigurations-Unterstützung:
- EDS-Datei
- EAN:
- 4052568006730
- manufacturerSKU:
- 526172
